침투비파괴검사기능사 - 정보, 시험 일정, 시험 내용, 준비물, 합격률, 기출 문제, 합격 공략, 진로 및 전망









침투비파괴검사기능사 란?



 생산공정에서의 제품의 불량을 줄이고 완제품의 보수점검등을 목적으로 비파괴검사를 실시함으로써 보다 완벽하게 품질관리를 실시하려는 업체가 증가하였고 비파괴검사에 관한 숙련기능을 소지한 인력의 필요성이 대두되었습니다. 이에 따라 재질에 상관없이 적용범위가 넓은 침투비파괴검사에 대한 숙련기능인력을 양성하고자 자격제도를 제정함.



















비파괴검사 란?



 비파괴검사는 용어 그대로 제품을 파괴하지 않고 제품의 재질, 성능, 상태, 결함의 유무 등을 확인하기 위한 검사를 하기 위한 방법입니다. 검사 대상을 파괴하지 않고 내부 구조나 결함 등을 확인할 수 있기 때문에 다양한 산업 계열에서 많이 사용됩니다. 제품의 품질 검사에도 사용할 수 있고, 건축물, 상하수도, 파이프라인, 저장탱크, 발전소, 항공기, 철도, 선박, 건설기계 등을 제작, 정비, 보수할 때 결함의 유무를 확인하는 데에도 사용할 수 있습니다. 사용 중인 구조물이나 부품의 마모, 부식 상태나 위치를 확인하는 등 안전성을 검사하기 위한 용도로도 사용됩니다. 비파괴검사의 종류에는 육안검사, 침투비파괴검사, 자기비파괴검사, 초음파비파괴검사, 방사선비파괴검사, 누설비파괴검사, 와전류비파괴검사, 음향비파괴검사, 중성자투과검사 등이 있고, 어떤 방식으로 검사하는지에 따라 나뉩니다.













침투비파괴검사기능사 독학 가능 여부



 관련학과가 기계, 전기, 전자, 금속, 재료, 화공 쪽이기 때문에 관련 용어를 전혀 모른다면 개념을 이해하는 것에 어려움을 겪을 수 있습니다. 그러나 이론 서적을 잘 읽어보고 기출 사이트의 무료 문제 위주로 준비하면 짧은 시간으로도 합격할 가능성이 있습니다. 물론 꼼꼼하게 공부하는 것이 좋을 것입니다. 실기의 경우도 독학으로 합격할 수 있지만 침투 탐상 작업을 하는 작업형이기 때문에, 경험이 없다면 다소 어려울 수 있습니다. 시중에 판매되는 실기책에 과정이 자세하게 설명되어 있고, 유튜브에서도 실습영상을 찾을 수 있으니 동영상을 보면서 실습 공부를 하면 합격에 필요한 노하우를 얻을 수 있습니다.















침투비파괴검사기능사의 위험성



 기본적으로 비파괴검사는 공통적으로 산업 현장에서 겪을 수 있는 위험성을 갖고 있습니다. 무거운 장비를 들다가 허리 부상을 당할 수도 있고, 높은 곳에서 작업할 때 추락할 위험성이 있으며, 유해 물질을 흡입할 경우 질식을 당할 수도 있습니다. 다른 비파괴검사들은 그에 더해 고유의 위험성을 더 갖는 편입니다. 특히 방사선투과검사의 경우에는 방사성 물질을 다루기 때문에 특별하게 더 위험하나, 침투비파괴검사는 그에 비해 훨씬 덜 위험하다고 알려져 있습니다.

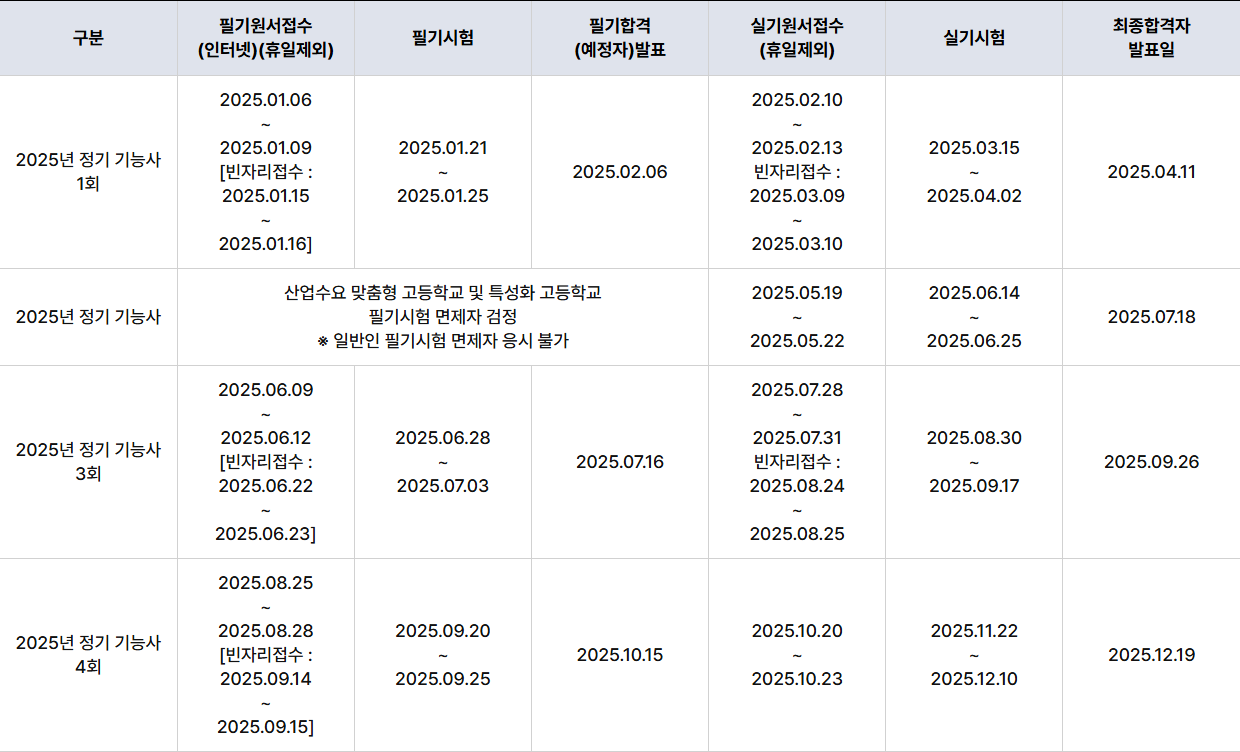

침투비파괴검사기능사 시험 일정



















침투비파괴검사기능사 시험 내용

구분	시험 과목	검정 및 시험 시간	합격 기준
필기	* 침투탐상시험법  * 침투탐상관련규격  * 금속재료일반 및 용접일반	* 객관식 4지 택일형, 총 60문항    (1시간)	* 100점을 만점으로 60점 이상
실기	* 침투탐상작업	* 작업형 (30 ~ 60분 정도)	* 100점을 만점으로 60점 이상



¶ 침투비파괴검사기능사 응시료

 - 필기시험 : 14,500원

 - 실기시험 : 37,800원























침투비파괴검사기능사 준비물

번호	재료명	규격	단위	수량	비고
1	흑색 필기구	보통용	EA	1	연필류, 굵은 펜 제외
2	판독용자	300(0.5mm 측정가능한것)	EA	1

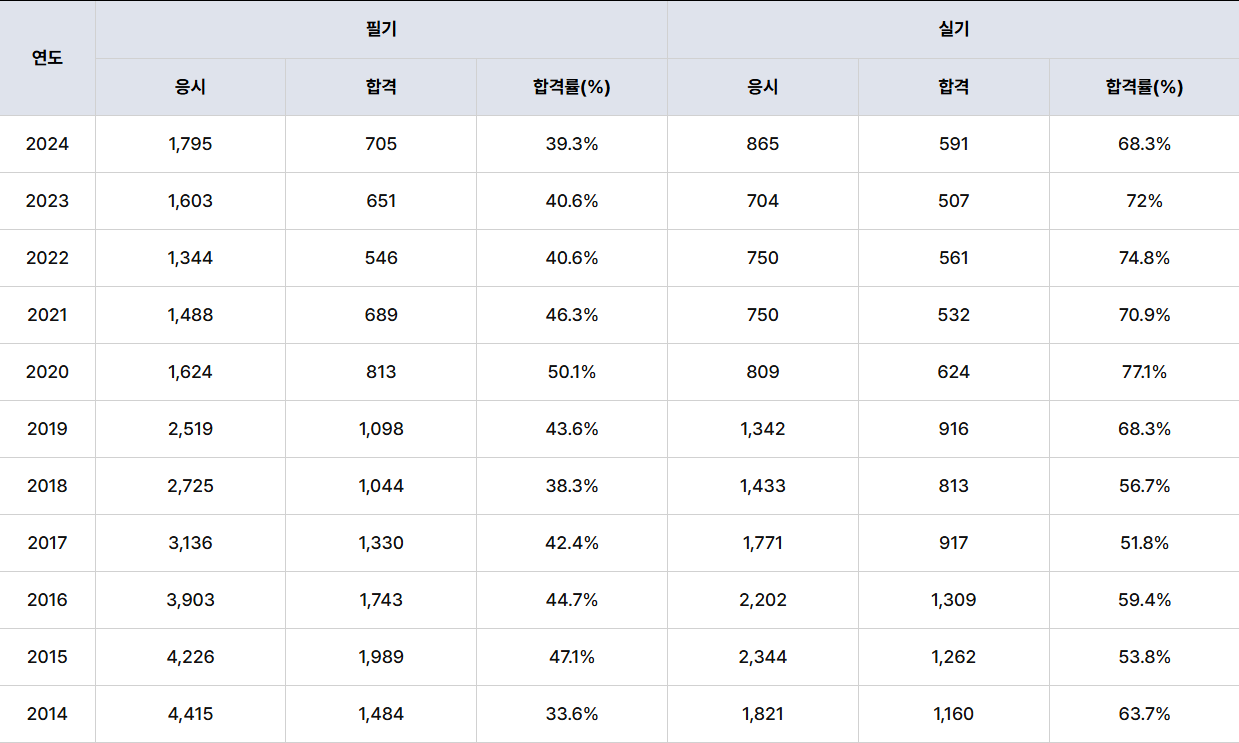

침투비파괴검사기능사 합격률





















침투비파괴검사기능사 합격 공략



■ 필기시험

 객관식 4지 택일 방식이며, 60문항을 60분 동안 풀어야 하고, 100점 중 60점을 받으면 합격입니다. 침투탐상시험법, 침투탐상 관련규격, 금속재료일반 및 용접일반 과목으로 구분이 됩니다. 필기 기출문제는 CBT형태로 문제은행식으로 출제되는데, 2016년부터는 기출문제를 공개하고 있지 않아 기출문제 위주의 문제집을 구매해 공부하는 것을 추천합니다. 기출문제 위주로 공부해도 합격할 수 있을 정도로 문제가 출제되며, 기출문제를 풀고 나서 잘 이해가 가지 않거나 틀린 문제는 출제된 문제들의 내용과 선택항에 나왔던 부분에 해당되는 이론과 개념들을 반드시 다시 한번 정리해서 익히면 좋습니다. 기출을 풀이하다 보면 고빈도로 출제되는 유형의 문제들이 있으니, 그런 문제들을 찾고 중요한 개념을 잘 정리하는 것부터 시작하는 것을 추천합니다.



























■ 실기시험

 침투탐상기술의 선택, 침투탐상 방법, 표준시험편의 사용법, 참투탐상시험의 처리에 대한 작업 등을 평가하는 작업형 시험이며, 30~60분 동안 시행이 됩니다. 100점 중 60점을 받으면 합격입니다. VC-S 법으로 진행되는데, 여기서 V는 염색 침투액을, C는 용제 제거에 의한 방법을, S는 속건식 현상법을 의미합니다. 즉, 용제 제거성 염색 침투액-속건식 현상법을 의미하는데, 이는 기억해 두면 좋습니다.



[전처리]

전처리 과정이란 시험체의 표면을 침투탐상 검사를 수행하기에 적합하게 처리하기 위한 과정으로 시험체 재질 및 검사조건에 따라 적절한 방법을 선택하여 시험체 표면이 손상되지 않는 범위 내에서 침투제가 불연속부 속으로 침투하는 것을 방해하는 이물질 등을 제거해야 합니다. 조도계와 온도계가 제공될 경우 조도와 온도를 측정하고 전처리를 진행합니다. 온도의 영향을 크게 받기 때문에, 15~50도 사이에서 검사를 진행하는 것이 좋습니다. 시편에 스프레이 형태의 세척액을 뿌리고 천이나 휴지 등으로 닦아줍니다.



[침투처리]

시험면에 침투제를 적용시켜서 표면에 열려있는 불연속부 속으로 침투제가 충분하게 침투되도록 하는 과정을 말합니다. 침투제 적용 방법에는 침지법, 분무법, 붓칠법 등이 있으나, 실기시험에서는 스프레이 형태의 침투액을 분무하는 방식으로 진행이 됩니다. 분사 압력이 세기 때문에 적당한 힘으로 시편 위에만 도포되도록 뿌리면 됩니다. 침투제를 적용한 후 과잉 침투제를 제거하기 전까지 일정한 침투시간을 두는데, 검사규격에서 권고한 기준을 따라 적용되어야 합니다. 시험에서는 약 10분 정도의 시간을 줍니다.



[세척처리]

침투시간이 경과한 후 불연속내에 침투되어 있는 침투제는 제거하지 않고 시험면에 남아있는 과잉침투제를 제거하는 과정을 세척 처리라 합니다. 세척은 주로 물 또는 용제를 사용하여 수행하는데 침투제의 종류에 따라 세척방법이 달라집니다. 시험에서는 천이나 휴지 등에 세척액을 뿌리고 시편의 표면을 닦아줍니다.



[현상처리]

세척처리가 끝난 후 불연속부 안에 남아있는 침투제를 시험체 표면으로 노출시켜 지시를 관찰하는 과정을 현상처리라 합니다. 침투액이 제거된 시편 위에 스프레이형 현상제를 뿌려주면 됩니다. 현상제의 적용은 불연속지시의 선명도 및 명암도가 높아지는 범위 내에서 가능한 한 얇고 균일하게 도포해야 하기 때문에, 침투액을 뿌릴 때보다는 거리를 두고 약하게 뿌려줍니다. 현상제를 도포하고 난 후 현상 시간을 부여하기 위해 일정 시간 방치합니다.



[관찰]

시험체의 합부판정을 결정하는 중요한 과정이기 때문에 관찰 시점이 매우 중요합니다. 관찰 시 지시모양의 크기에 변화가 없을 때에는 그 이상 시간이 경과 한 후라도 무방합니다. 지시가 나타났을 때는 관련 지시인지 무 관련 지시인지를 확인해야 하는데 명확하지 않은 경우는 재검사를 해야 하지만, 시험에서는 현상된 지시모양을 관찰하여 답안지를 작성하고 난 후 후처리 과정으로 들어가면 됩니다.



[답안작성]

현상된 결함의 길이와 위치를 측정자를 이용하여 측정하고 답안지에 스케치하거나 전사합니다. 전사할 때에는 스카치테이프를 이용하면 됩니다. 이때, 결함의 길이와 결함의 시작점으로부터의 간격을 기록해야 하고, 현상된 결함을 KS B0816을 적용하여 분류합니다.























침투비파괴검사기능사 진로 및 전망



 침투비파괴검사기능사 자격증을 취득하면 비파괴검사원 쪽으로 진로 방향을 정할 수 있습니다. 비파괴검사원은 비파괴검사방법을 사용하여 결함을 탐지하는 검사를 하고, 검사장비에 나타난 결함을 읽고 분석하는 업무를 수행합니다. 재료, 구조물, 산업설비 등의 성질과 결함여부를 검사하고 평가하는 업무를 수행합니다.



비파괴검사원은 가스시설을 비롯하여 수력·화력·원자력발전소, 항공, 우주, 방위, 도로, 교량, 항만, 선박, 주택, 빌딩 등 다양한 분야로 진출하는데, 국내 비파괴검사에서 큰 비중을 차지하는 조선업(해양플랜트업 포함)과 건설업의 불황이 당분간 지속될 것으로 보여 향후 비파괴검사에 대한 수요는 다소 제한적일 것으로 보입니다.



그럼에도 산업설비 및 건축물, 기계장치가 복잡하여 높은 품질 및 안전성이 요구되고 있고, 최근 들어 부실공사로 인한 각종 대형인재사고의 발생 우려로 인한 산업계 전반에 안전진단에 대한 필요성이 높아지면서 향후 비파괴검사의 수요는 지속적으로 있을 것입니다. 또한 환경, 항공 및 우주, 에너지 등 신산업 분야의 육성을 위한 기반시설 확충 등의 투자가 증가한다면 비파괴검사원의 고용증가에도 도움이 될 것입니다. 전문 비파괴검사업체, 비파괴검사전문용역업체, 공인검사기관 등에 취업할 수 있습니다. 침투비파괴검사기능사 자격을 취득하면, 산업안전보건법에 의한 지정검사기관으로 지정받기 위한 기술인력 등으로 활동할 수 있습니다.



비파괴검사원을 포함한 공학 전문가 및 기술직의 종사자 수는 80만 명 정도로 집계되고 있으며, 향후 10년간 고용은 증가할 것으로 전망이 됩니다. 2022년 5월 현재 워크넷에 등록된 비파괴검사원 채용정보는 90건이며, 연봉은 3000만 원에서 5000만 원 정도로 형성되어 있습니다.
